Kaltgewalztes Präzisionsband

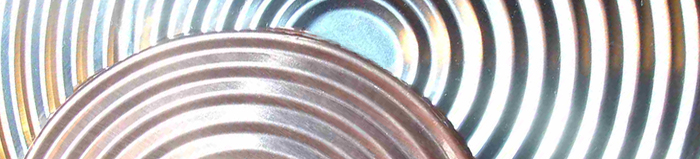

Membranen, Schnappscheiben und Berstscheiben

Der Anwendungsbereich von Membranen und Berstscheiben ist sehr breit gefächert, woraus die unterschiedlichsten Anforderungen an die verwendeten Werkstoffe entstehen. Die Hauptanwendungen der dünnen Bänder der Lamineries MATTHEY in diesem Bereich können in drei Gruppen unterteilt werden: Drucksensoren, Sicherheitsscheiben und Schnappscheiben.

Die Membranen für die Druckmessung erfordern, dass die gelieferten Bänder über eine einwandfreie Oberflächenbeschaffenheit verfügen, leicht zu formen sind und absolute Undurchlässigkeit garantieren, sehr maßbeständig, korrosionsbeständig und hochempfindlich sind.

Der Bereich Sicherheitseinrichtungen wie Berstscheiben, Explosions-, Flammen- und Funkenentkopplungssysteme, Explosionsdruckminderungssystemen, Flammendurchschlagsicherungen oder Detonationssicherungen wird ebenfalls von den Lamineries MATTHEY abgedeckt. Die geforderten Haupteigenschaften der für diese Anwendungen verwendeten dünnen Bänder sind die Maßbeständigkeit, Korrosionsbeständigkeit in der jeweiligen Umgebung und Konstanz der mechanischen Eigenschaften. Ein präzises Beispiel für diese Verwendung ist der Gaserzeuger für den Airbag, der das Aufblähen des Schutzbeutels im Fall eines Unfalls in einigen Millisekunden ermöglicht. Die Scheibe, die einen Ãœberdruck verhindert und durch ihr Bersten das kontrollierte Ablassen der Luft aus dem Airbag gewährleistet, ist ein wesentlicher Bestandteil, der während der gesamten Lebensdauer des Fahrzeugs funktionsfähig bleiben muss.

Für die Industriezweige Membranen für Druckmessung und Sicherheitssysteme sind die Lamineries MATTHEY mit ihren dünnen Präzisionsbändern einer der Hauptlieferanten. Hier finden Sie einen Teil der großen Auswahl an Legierungen, die für diese Anwendungen verwendet werden können:

SuperlegierungenTechnische Angaben
Duratherm® 600 / 2.4781      Duratherm_v22D.pdf
Nickel und Nickel-LegierungenTechnische Angaben
Ni - Nickel 200 / 2.4068 / N02200     Nickel_v22D.pdf
Ni - 2.4061 / 2.4060 / 2.4066 / Nickel 201/200 / N02200 / N02201     Nickel_v22D.pdf
Ni - High purity nickel 99.8% / 2.4061 / N02201      Nickel_v22D.pdf
NiCr15Fe - (Inconel) Leg. 600 / ~ 2.4816 / N06600
NiCr19Fe18.5Mo3 Legierung 718 (Inconel, Hastelloy) / N07718 / 2.4668     Legierung718_v22D.pdf
NiCr22Fe18Mo9 Legierung X (Inconel, Hastelloy) / N06002     Leg_X_C.pdf
NiCr22Mo9Fe5 - (Inconel) Alliage 625 / ~ 2.4856 / N06625
NiCu30Fe - (Monel) Leg. 400 / 2.4360 / N04400
NiMo16Cr15W - (Hastelloy) All. C-276 / 2.4819 / N10276     HastelloyC276_v22D.pdf
NiMo29Cr2Fe2 Hastelloy B-3 / N10675 / 2.4600
Rostfreie StähleTechnische Angaben
1.4401 - Nichtrostender Stahl / X5CrNiMo17-12-2 / ~ AISI 316     1.4401-316_v22D.pdf
1.4404 - Nichtrostender Stahl / X2CrNiMo17-12-2 / ~ AISI 316L     1.4404-316L_v22D.pdf
1.4435 - Nichtrostender Stahl X2CrNiMo18-14-3 / ~ AISI 316L     1.4435-316L_v22D.pdf
1.4571 - Nichtrostender Stahl / X6CrNiMoTi17-12-2 / ~ AISI 316Ti     1.4571-316Ti_v22D.pdf
M 350 - Nichtrostender aushärtbarer Stahl / S35000 / AISI 633
Kupfer-Beryllium und Nickel-BerylliumTechnische Angaben
CuBe2 - Leg. 25 / C17200 / CW101C     CuBe2-All.25-P_v22D.pdf
CuBe2 - Leg. 190 werksvergütet / C17200 / CW101C     CuBe-Leg190_v22D.pdf
NiBe2 - Leg. 360 / N03360     NiBe-Leg360_v22D.pdf
Kupfer und niedriglegierte Kupfer-LegierungenTechnische Angaben
Cu-ETP - E Cu 58 / Cu a1 (Cu99) / CW004A / C11000     Cu-ETP_22D.pdf
Cu-OF - OF-Cu / Cu c1 / CW008A / C10200     Cu-OF_v.22D.pdf
Cu-OFE - OFE-Cu / C10100     Cu-OFE_v22D.pdf
Kupfer LegierungenTechnische Angaben
CuNi12Zn24 - Neusiber (M12) / CW403J / ~ C75700     CuNi12Zn24_v22D.pdf
CuNi18Zn20 - Neusilber (M18) / CW409J / ~ C76400     CuNi18Zn20_v22D.pdf
Andere SpezialitätenTechnische Angaben
Legierung 902 (Thermelast®) / N09902 / ~ Ni-Span-C Alloy 902®
Ta - Tantal / R05200
Ti - Titan Grade 1 / 3.7025 / R50250     Titan-Gr1_v22D.pdf
Ti - Titan Grade 2 / 3.7035 / R50400     Titan-Gr2_v22D.pdf

Siehe auch Masstoleranzen und Sicherheitsdatenblatt (MSDS) :

Bei der Herstellung von Schnappscheiben, die immer häufiger in Tastaturen und Schalttafeln verwendet werden, spielen die mechanische Festigkeit, Dauerschwingfestigkeit und Korrosionsbeständigkeit eine ausschlaggebende Rolle. In diesem Bereich ermöglicht die große Palette an Federmaterialien der Lamineries MATTHEY die Herstellung von Schnappscheiben, die bei Verformung ein praktisch konstantes Kraftverhältnis über einen großen Temperaturbereich haben und eine lange Lebensdauer bieten. Hier finden Sie eine Auswahl der von den Lamineries MATTHEY für diesen Anwendungsbereich gelieferten Legierungen:

Andere Legierungen sind lieferbar. Eine komplette Liste finden Sie unter der Legierungsliste.

Rostfreie StähleTechnische Angaben
1.4310 - Nichtrostender Stahl / X10CrNi18-8 / ~ AISI 301     1.4310_v22D.pdf
1.4310.4 - Nichtrostender Stahl / X10CrNi18-8 / ~ AISI 301     1.4310.4_v22D.pdf
Kupfer-Beryllium und Nickel-BerylliumTechnische Angaben
CuBe2 - Leg. 25 / C17200 / CW101C     CuBe2-All.25-P_v22D.pdf
CuBe2 - Leg. 190 werksvergütet / C17200 / CW101C     CuBe-Leg190_v22D.pdf
Kupfer LegierungenTechnische Angaben
CuSn6 - Bronze 6% (Bz 946) / CW452K / C51900     CuSn6_v22D.pdf
CuSn8 - Bronze 8% (Bz 928) / CW453K / C52100     CuSn8_v22D.pdf
CuZn23Al3Co - Messing (Lt 74) / CW703R / ~C68800     CuZn23Al3Co_v22D.pdf
Andere SpezialitätenTechnische Angaben
CuNi15Sn8 - BrushForm® 158 / ToughMet 3 / C72900     BrushForm158_v22D.pdf
CuNi15Sn8 - BrushForm® 158 werksvergütet (Toughmet 3) / C72900     BrushForm158_v22D.pdf
Aluminium-LegierungenTechnische Angaben
AlMg3 - (Peraluman 300) / AW5754     Peraluman_v22D.pdf
AlMg4.5Mn (Peraluman 460) / AW-5083 / AA5083

Siehe auch Masstoleranzen und Sicherheitsdatenblatt (MSDS) :
